铁路用接地端子箱、不锈钢集中接地箱

所属分类：ENR-电气化铁路用
浏览次数：8706次
发布日期：2015-09-24 07:32:40

详情介绍

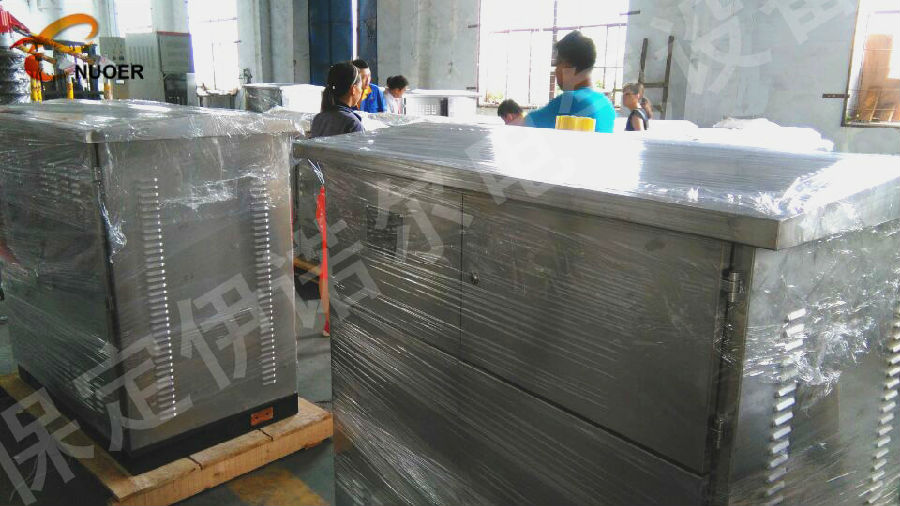

ENR-XJD牵引变电所集中接地箱、AT所、分区所集中接地箱铁路电气化局项目用。

保定市伊诺尔电气设备有限公司生产电缆接地箱、电缆分接箱、牵引变电所集中接地箱、AT所、分区所集中接地箱等接地产品。ENR-XJD集中接地箱是牵引变电所内的集中接地装置,，提供主变压器地、轨（架空）回流，以及并联电容器组、所用变、动力变等设备的接地回流。箱体采用不锈钢板材质，可满足用户提出的相应的备防尘、防水、散热及密封等方面的要求，结构牢固，外形美观。
二、主要组成部件:集中接地箱通常包括汇流铜母排、电流互感器、绝缘小磁柱以及电流回路二次端子排（含铜排、流互、端子排等）这些部件。
箱体材质：箱体采用不小于2.0mm不锈钢板材质，具备防尘及密封性能，设计结构要求牢固，外形美观。箱体前后两侧开门，便于设备的安装、维护、检查检修等。箱体内设母排固定支架，前门、后门侧各一对，共两对。箱体底面设电缆穿孔，前门侧6孔，后门侧8孔，直径100mm。穿孔均采用橡皮垫封堵。箱体下部侧面设有散热孔，便于通风保持干燥。箱体内设互感器二次保护接地小铜排，与互感器二次保护接地进行连接。内部侧面安装电流互感器二次接线端子排，端子排应采用端子排，安装牢固，接线可靠。箱体下部应设电缆头固定支撑或支架，便于输入、输出回流电缆的安装与固定。
我公司也可以根据用户提供的特殊电气原理图进行设计。用户应提供详尽的电气原理图等相关技术要求，提出所需电缆及辅助材料清单。
