一、概述

在供用电的线路中，电流大小相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的测量，需要转换为比较统一的电流，另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。为此电力系统中一般采用电流互感器来测量一次电流，可以起到变流和电气隔离的双重作用.

孔径Ф40～Ф360的零序电流互感器（电缆型），有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类?；ジ衅鞑捎霉こ趟芰贤饪恰⑹髦阶⑷芊猓煌庑兔拦?、安装方便、节省安装空间、规格品种多，可适用各种保护装置和电力系统各种运行方式（中性点接地，中性点不接地，大电阻接地，小电阻接地和消弧线圈接地）的需要。

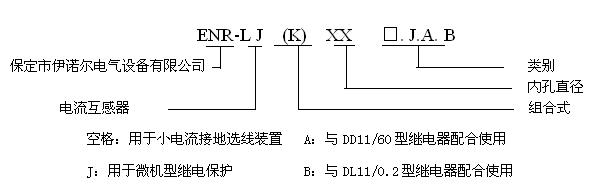

二、型号含义

 三、使用条件

1、环境温度：-5℃~+60℃，日平均气温不超过+40℃；

2、海拔：不超过1000m（高原使用时特殊定货）；

3、相对湿度：＜85%；

4、交流电压0.4KV以上(电缆)；

5、电网频率50Hz。

四、工作原理

零序电流互感器的工作原理与电流互感器相同，由二次线圈、铁心、绝缘支撑及出线端子等组成，是一种零序电流过滤器，它的二次侧反应一次系统的零序电流。这种电流互感器将三相的导体（母线或电缆）用一个铁芯包围住，二次绕组绕在同一个封闭的铁芯上。

正常情况下，由于一次侧三相电流对称，其向量和为零，铁芯中不会产生磁通，二次绕组中没有电流。当系统中发生单相接地故障时，三相电流之和不为零（等于3倍的零序电流），因此在铁芯中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过继电器使之动作。

五、安装

1、整体式互感器安装要在看铺设电缆前进行，电缆敷设时穿过互感器。

2、同名端: 一次由互感器“P1（L1）”侧穿入，二次侧为“S1（K1）”。

3、开口式互感器不受电缆铺设与否的限制，具体方法如下：

3.1拆下互感器“S/1(K/1)”、“S/2(K/2)”的联接压片；

3.2将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分；

3.3将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓，互感器两部分要对齐以免影响性能；

3.4将联接片固定在“S/1(K/1)”、“S/2(K/2)”上；

3.5开口式互感器上下两部分不可与其它互感器互换。

六、订货须知

    由于电力系统的快速发展，运行方式多种多样，各类型的?；ぜ白爸貌愠霾磺?，所需要的零序电流互感器的种类也就很多，我公司可根据用户需要，设计生产各种规格和各种孔径的零序电流互感器以及与其配套的?；ぷ爸媚诘谋渌痛衅鳌?/span>

二。订货时请告知以下参数：

1、产品型号、内孔直径（㎜）；

2、一次零序电流、二次电流（或电流比）；

3、二次负荷容量或负载阻抗；

4、准确限值系数、准确级（如果有）；

5、开口形式：开口式或整体式；

6、安装地点：户内或户外。

      如需详细产品资料请咨询伊诺尔电气客服0312-3265117
